Esta práctica consiste en el diseño e implementación de un dimmer digital con los siguientes requisitos mínimos:
Deberá poder controlar la energía suministrada a una lámpara en un rango de 0 a 100%.
Deberá poder ser controlado mediante un teclado y un display de cristal
líquido (LCD) incorporados al sistema. También deberá poder ser controlado externamente

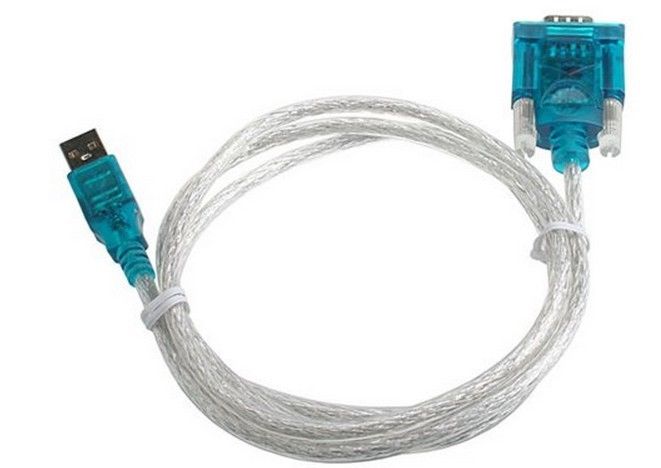

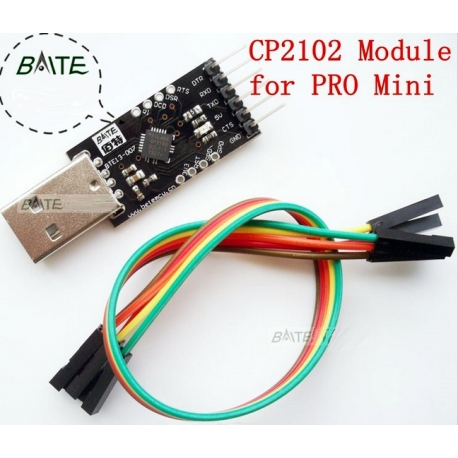

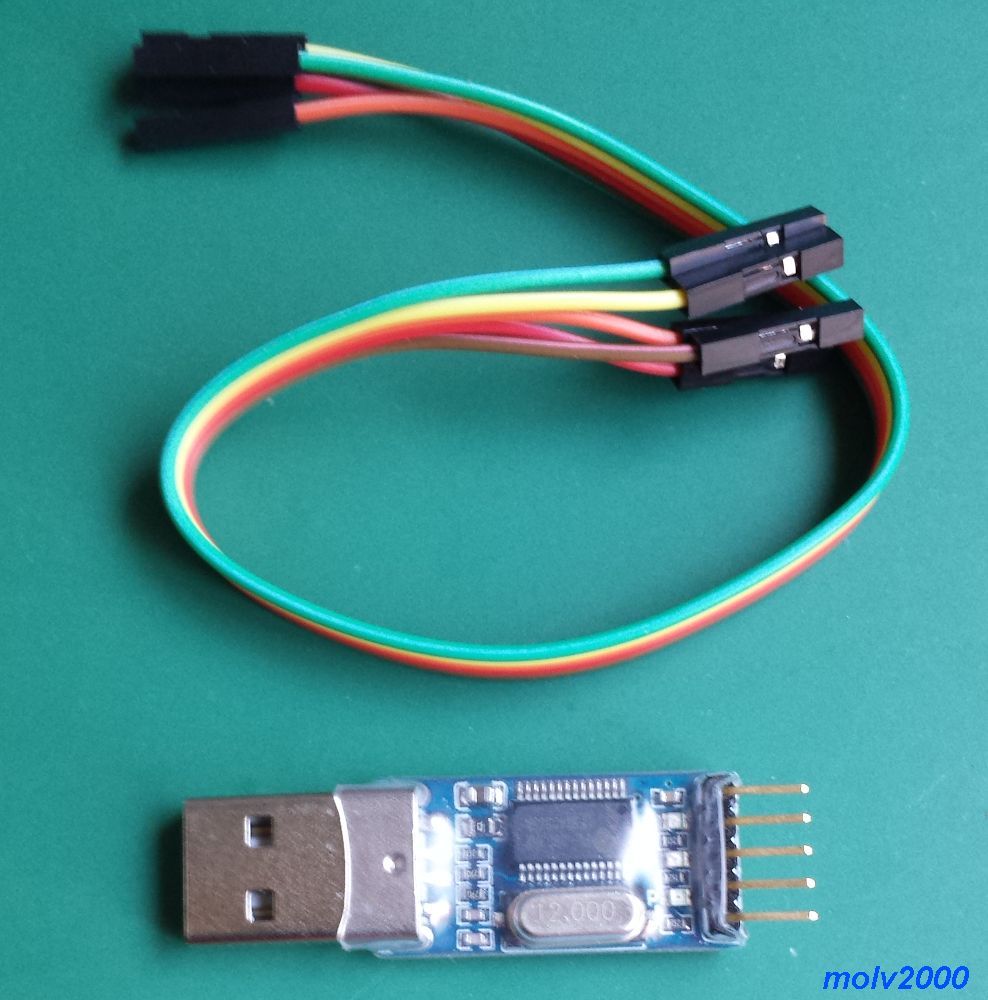

mediante un terminal (HyperTerminal, PuTTY, ...) conectado a un interfaz serie RS-232. La respuesta obtenida mediante ambos sistemas
de control deberá ser semejante.
La respuesta por medio del puerto serie deberá cumplir los siguientes requisitos:
prompt: El dimmer deberá enviar un prompt para indicar al usuario que está en espera de algún comando. P.e.: 'dmc >'.
eco: El dimmer hará eco de todo lo que se reciba por el puerto serie.
comandos: Cada comando estará compuesto por al menos dos caracteres que permitan su fácil identificación. P.e.: 'On', 'Dim', 'rst'.
En caso nenesario, tendrá algún parámetro: 'Dim 25', 'br 96'. Como única excepción, se podrá usar el retorno de carro <cr> (ENTER) para
que el dimmer responda con su estado (apagado, bloqueado...) o con cualquier información que pueda resultar útil.
respuesta: Cada comando deberá tener una respuesta legible y útil para cualquier usuario. P.e: 'detenido', 'bloqueado', 'error'.
La energía suministrada a la lámpara también podrá ser controlada mediante un potenciómetro.
El display LCD deberá reflejar la siguiente información:
Modo de funcionamiento: Encendido, Apagado, Dimmer, Bloqueado o Potenciómetro.
En modo Dimmer: Porcentaje de funcionamiento de la lámpara.
En modo Bloqueado: Porcentaje de funcionamiento de la lámpara. En este modo, la lámpara se controla a través del
interfaz serie.
En modo Potenciómetro: Porcentaje de funcionamiento de la lámpara.
Deberán estar disponibles los siguientes comandos:
Comandos:
Encender: Enciende la lámpara suministrando el 100% de energía.
Dimmer: Regula la energía suministrada a la lámpara.
Apagar: Apaga la lámpara.
Reset: Inicializa todos los parámetros (los pone a cero).
Bloqueo: Bloquea el control del dimmer por medio del teclado o del
puerto serie. Este comando deberá permitir a un usuario del dimmer que otros usuarios no interfieran en su control.
Potenciómetro: Habilita el control de la energía suministrada a la lámpara por medio del potenciómetro.
Configuración del puerto serie: Permite configurar los parámetros de la transmisión por el puerto serie (velocidad, paridad, control de flujo, etc.).
Restricciones:
La gestión del módulo de cristal líquido LCD forma parte del desarrollo de la práctica, para lo cual se deberán programar las
funciones necesarias para su configuración y uso. No se podrá usar ninguna librería ya escrita. En caso de ser necesario, podrá usarse la librería Wire
Asi mismo, la gestión del interfaz RS-232 también forma parte de la práctica, por lo que se deberán programar las funciones
necesarias para su configuración (de acuerdo con las instrucciones del usuario) y para la transmisión y recepción de los datos.
Tampoco en este caso se podrán utilizar librerías ya escritas, en particular las funciones Serial() y Serial1() del sistema Arduino.
Material disponible
Modulo LCD (Todos estos módulos están controlados por un hd44780u).
